СЕРИЯ T31DYB
Описание

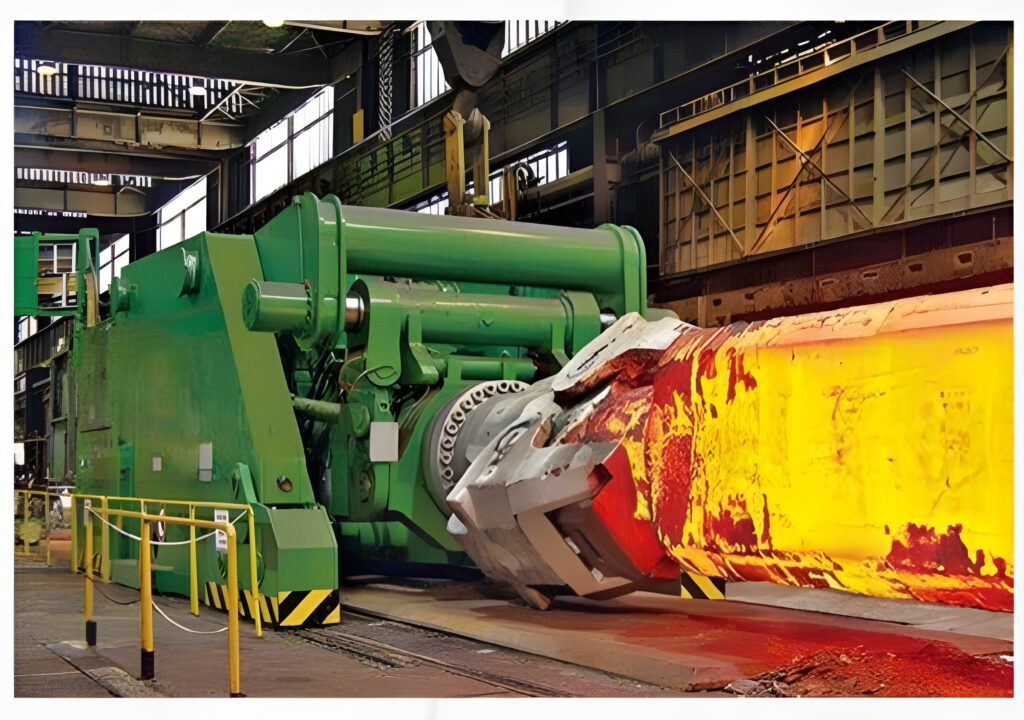

ЧПУ-манипулятор ковочный является полностью гидравлическим устройством с функцией бокового перемещения. Может работать в ручном, полуавтоматическом и автоматическом режимах, способен взаимодействовать с гидравлическим ковочным прессом свободной ковки через цифровой вход для реализации связанной работы. Используется для удержания поковок при производстве в процессе ковки совместно с основным ковочным оборудованием, что значительно повышает производительность и качество ковки, снижает трудоемкость работ, обеспечивает механизацию процесса ковки.
Параметры
| Параметр | Ед. изм. | T31DYB-8 | T31DYB-10 | T31DYB-15 | T31DYB-20 | T31DYB-30 | T31DYB-40 | T31DYB-50 | T31DYB-60 | T31DYB-80 | T31DYB-100 | T31DYB-120 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальное усилие зажима | кН | 80 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 800 | 1000 | 1200 |
| Максимальный удерживающий момент | кН·м | 200 | 250 | 400 | 500 | 800 | 1000 | 1250 | 1500 | 2000 | 2500 | 3000 |
| Диапазон диаметров зажима | мм | 170-1000 | 170-1030 | 170-1100 | 200-1200 | 280-1300 | 165-1600 | 175-1700 | 175-1860 | 210-2100 | 250-2200 | 300-2300 |
| Скорость вращения зажимной головки | об/мин | 20 | 20 | 18 | 18 | 16 | 16 | 14 | 14 | 13 | 12 | 12 |
| Минимальная высота зажима по горизонтали | мм | 800 | 800 | 800 | 900 | 900 | 900 | 1090 | 1250 | 1350 | 1400 | 1500 |
| Вертикальный ход зажима | мм | 1000 | 1000 | 1500 | 1800 | 1800 | 1800 | 1900 | 2000 | 2000 | 2200 | 2200 |
| Угол наклона зажима вверх/вниз | 7/9 | 7/9 | 7/9 | 7/9 | 7/9 | 7/9 | 7/9 | 7/9 | 7/9 | 7/9 | 7/9 | |
| Расстояние бокового перемещения зажима | мм | ±150 | ±150 | ±180 | ±200 | ±200 | ±200 | ±250 | ±300 | ±300 | ±300 | ±300 |
| Угол поворотного перемещения зажима | ±8 | ±8 | ±8 | ±8 | ±8 | ±8 | ±8 | ±8 | ±8 | ±8 | ±8 | |
| Скорость перемещения манипулятора | м/мин | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Расстояние между рельсами | мм | 2500 | 2800 | 3000 | 3300 | 3600 | 3600 | 4000 | 4400 | 5000 | 5300 | 5700 |
* Примечание: Указанные параметры являются стандартными и могут быть изменены без уведомления.
