Описание

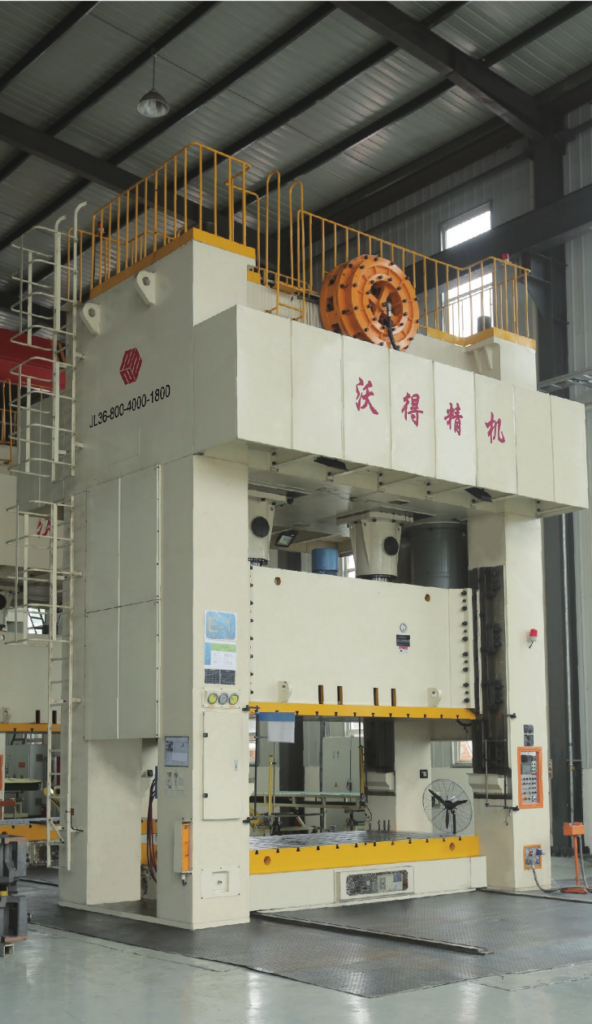

Серия прессов JL36 предназначена для точной штамповки, гибки, экструзии и обработки металлических листов крупных размеров. Оснащена многорычажной системой передачи движения, обеспечивающей дифференциальное вращение соединительных тяг. Оборудование широко применяется в различных отраслях, включая автомобилестроение и тяжелую промышленность.

Особенности

• Многорычажная передача движения и дифференциальное вращение соединительных тяг;
• Анализ методом конечных элементов для повышения жесткости конструкции;
• Универсальная, стандартизированная и модульная конструкция;
• Специальный фрикционный сцепной тормоз;
• Высокая производительность, точность и стабильность работы;
• Специальная антисейсмическая конструкция;
• Автоматическая система смазки с высокой нагрузочной способностью;
• Импортированное гидравлическое устройство защиты от перегрузки;
• Направляющие восьмигранного типа увеличенной длины;
• Двухконтурное управление с электронным кулачком и механическим кулачком;
• Возможность хранения параметров пресс-форм и автоматической регулировки;
• Совместимость с автоматической подачей и подключение к системам онлайн-автоматизации производства;
• Оптимизированная конструкция приводной системы и внешний вид, спроектированный с использованием Solidwork.

Стандартная комплектация

• Сцепление и тормоз раздельного типа;
• Гидравлический насос защиты от перегрузки;
• Система смазки с разбавленной циркуляционной смазкой;
• Балансировочные цилиндры для направляющих и верхней матрицы;
• Цифровой индикатор высоты;
• Программируемый логический контроллер (PLC);
• Электронный индикатор угла кривошипа;
• Механический и цифровой кулачковый контроллер;
• Подвижная панель управления;
• Мотор для регулировки высоты матрицы;
• Инвертор;
• Быстросъемный разъем подачи воздуха;
• Анкерные болты;
• Осветительный занавес.

Дополнительная комплектация

• Амортизирующая подушка;
• Индикатор нагрузки;
• Автоматические периферийные устройства;
• Гаситель вибрации;
• Система крепления верхней матрицы;
• Конвейеры для отходов;
• Верхнее устройство для снятия заусенцев с направляющей.

Параметры

Параметр	Единица	JL36-630	JL36-800	JL36-1000	JL36-1300	JL36-1600	JL36-2000
Номинальное давление	kN	6300	8000	10000	13000	16000	20000
Номинальный ход	мм	13	13	13	13	13	13
Длина хода ползуна	мм	700	750	800	900	1000	1000
Частота ходов ползуна в минуту	мин⁻¹	10~20	10~18	10~16	10~16	10~16	10~15
Высота установки штампа	мм	1100	1100	1100	1200	1200	1300
Регулировка высоты штампа	мм	550	550	600	650	650	700
Размер стола (спереди-назад × слева-направо)	мм	1600 × 3600	1800 × 3800	1800 × 4000	1800 × 4000	1900 × 4600	2000 × 4600
Размер нижней части ползуна (спереди-назад × слева-направо)	мм	1600 × 3600	1800 × 3800	1800 × 4000	1800 × 4000	1900 × 4600	2000 × 4600
Рабочая энергия	мм	16000 (при spm20)	19000 (при spm18)	25000 (при spm16)	32000 (при spm16)	38000 (при spm16)	52000 (при spm15)
Расстояние между направляющими	мм	3620	3820	4020	4020	4620	4620
Высота рабочего стола	мм	700	700	750	750	750	800
Максимальный вес штампа	т	15	15	20	25	25	30
Усилие прессования/выбивания	kN	1000/1000	1200/1200	1500/1500	2000/2000	2400/2400	3000/3000
Количество подушек	—	1	1	1	1	1	1
Ход подушки	мм	0~300	0~300	0~300	0~350	0~350	0~350
Размер рабочей поверхности подушки	мм	2600 × 1100	2800 × 1100	3000 × 1200	3000 × 1200	3500 × 1200	3500 × 1300
Система управления	—	PLC	PLC	PLC	PLC	PLC	PLC
Направление перемещения рабочего стола	—	Передний/задний/левый/правый/T-образный	Передний/задний/левый/правый/T-образный	Передний/задний/левый/правый/T-образный	Передний/задний/левый/правый/T-образный	Передний/задний/левый/правый/T-образный	Передний/задний/левый/правый/T-образный
Мощность двигателя	kW	90 × 4	110 × 4	132 × 4	160 × 4	200 × 4	250 × 4
Высота пресса над уровнем пола	мм	9100	9300	9600	10100	10550	10900
Габаритные размеры (спереди-назад × слева-направо)	мм	5600 × 6550	5750 × 6800	6150 × 7150	6250 × 7150	6450 × 7800	6600 × 8000

* Примечание: Вышеуказанные параметры являются стандартными и могут быть изменены без уведомления.
