Описание

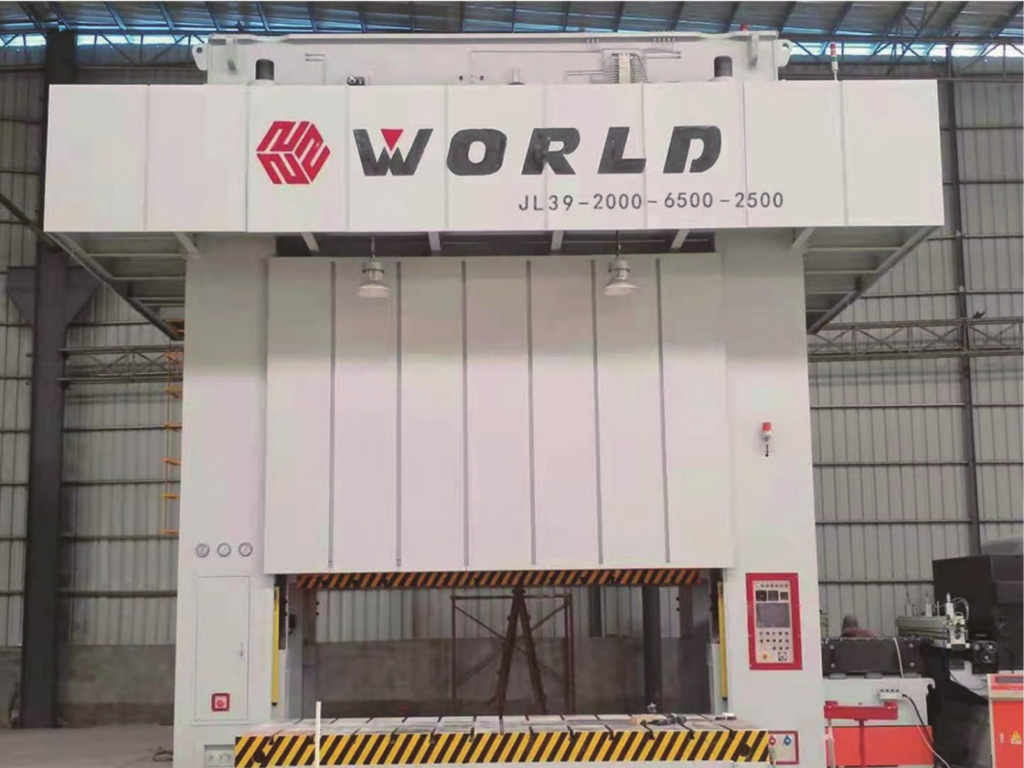

JL39 – это серия мощных прессов с четырехточечной многорычажной конструкцией, обеспечивающих высокую жесткость, точность и производительность. Используется для штамповки и обработки крупных металлических деталей, включая автомобильные кузовные элементы

Особенности

• Четырехточечная конструкция с многорычажной передачей и дифференциальным вращением соединительных тяг;
• Оптимизированная конструкция соединительных тяг с использованием ANSYS;
• Метод конечных элементов применяется для проектирования, обеспечивая высокую жесткость;
• Универсальность, стандартизация и модульный дизайн;
• Специальный фрикционный муфтовый тормоз;
• Высокая производительность, точность и стабильность работы;
• Система самосмазывания с автоматическим оповещением;
• Импортированный гидравлический предохранительный клапан;
• Удлиненные восьмигранные направляющие;
• Двухконтурное управление с электронным и механическим кулачками;
• Возможность сохранения параметров прессования и автоматической регулировки;
• Поддержка взаимодействия с механическими манипуляторами для автоматизации производства;
• Оптимизированная конструкция привода и внешний вид, разработанный в Solidworks.

Стандартная комплектация

• Фрикционный тормоз с сухим сцеплением;
• Гидравлический насос предохранения от перегрузки;
• Система принудительной циркуляции масла;
• Балансировочные цилиндры ползуна и верхней матрицы;
• Указатель высоты ползуна;
• Программируемый логический контроллер (PLC);
• Индикатор угла вращения коленчатого вала;
• Механический и цифровой регулятор положения;
• Панель управления;
• Регулировка высоты ползуна;
• Частотный преобразователь;
• Быстросъемные пневматические соединения;
• Анкерные болты;
• Защитный световой занавес.

Дополнительная комплектация

• Амортизаторы;
• Сенсорный дисплей;
• Автоматические периферийные устройства;
• Устройство защиты от ударов;
• Верхняя система зажима штампов;
• Лента удаления отходов;
• Верхнее устройство съема ползуна.

Параметры

Параметр	Единица	JL39-500	JL39-630	JL39-800	JL39-1000	JL39-1250	JL39-1600	JL39-2000
Номинальное давление	kN	5000	6300	8000	10000	12500	16000	20000
Номинальный ход	mm	13	13	13	13	13	13	13
Ход ползуна	mm	800	800	800	800	800	700	600
Частота ходов ползуна	мин⁻¹	10~16	10~16	10~16	10~16	10~16	10~16	10~16
Максимальная высота штампа	mm	1000	1200	1200	1300	1400	1400	1400
Регулировка высоты штампа	mm	500	500	500	600	600	600	600
Размер стола	mm	3200*1900	3500*2000	4000*2200	4200*2400	4500*2400	4800*2500	5000*2500
Размер основания ползуна	mm	3200*1900	3500*2000	4000*2200	4200*2400	4500*2400	4800*2500	5000*2500
Высота рабочей поверхности	mm	700	700	700	700	750	750	800
Максимальный вес штампа	т	15	15	15	20	25	25	30
Усилие прессования/выброса	kN	800	1000	1200	1500	2000	2500	3000
Ход подушки	mm	0~300	0~300	0~300	0~300	0~300	0~300	0~300
Количество подушек		1	1	1	1	1	1	1
Тип управления		PLC	PLC	PLC	PLC	PLC	PLC	PLC
Направление движения рабочего стола		Передвижение вперед-назад/влево-вправо/T-тип	Передвижение вперед-назад/влево-вправо/T-тип	Передвижение вперед-назад/влево-вправо/T-тип	Передвижение вперед-назад/влево-вправо/T-тип	Передвижение вперед-назад/влево-вправо/T-тип	Передвижение вперед-назад/влево-вправо/T-тип	Передвижение вперед-назад/влево-вправо/T-тип
Количество рабочих столов		1	1	1	1	1	1	1
Грузоподъемность рабочего стола	т	20	25	25	30	35	40	50
Мощность главного двигателя	kW	90	110	132	160	220	280	350
Высота пресса над уровнем пола	mm	8800	9300	9700	10300	10700	11300	11500

* Примечание: Вышеуказанные параметры являются стандартными и могут быть изменены без уведомления.
