Описание

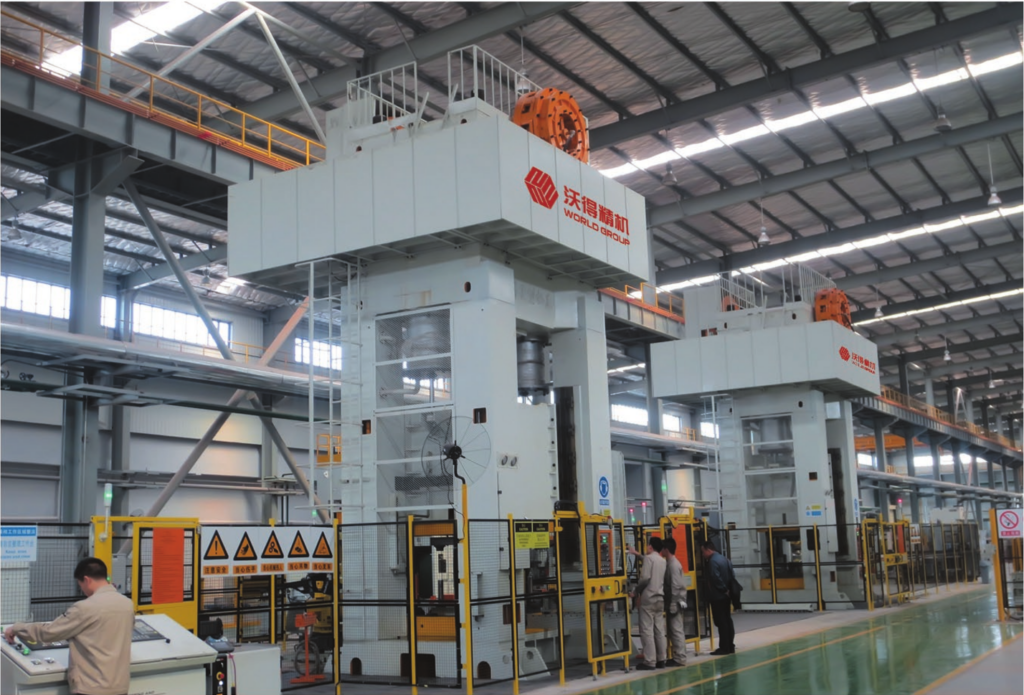

Серия прессов JS31 предназначена для штамповки, формовки, гибки и неглубокой вытяжки металлических деталей. Благодаря модульной конструкции и высокой жесткости эти прессы широко применяются в автомобилестроении, сельскохозяйственной технике, текстильной промышленности, электронике, авиации и других отраслях.
Особенности
- Применен метод конечно-элементного анализа для расчета прочности.
- Универсальная, стандартизированная и модульная конструкция.
- Специализированный тормоз муфты для высокой производительности и точности.
- Высокая жесткость конструкции и точность работы.
- Система смазки для работы с высокими нагрузками.
- Удлиненные направляющие для увеличения точности.
- Гидравлическая защита от перегрузки (для моделей 630 т и выше).
- Оптимизированная система привода, разработанная в Solidworks.
Комплектация
Стандартная
- Сухая муфта с тормозом
- Гидравлический насос защиты от перегрузки (630 т и выше)
- Централизованная система смазки (630 т и выше)
- Балансировочные цилиндры для ползуна и верхней части штампа
- Цифровой индикатор высоты штампа
- Программируемый контроллер (PLC) (630 т и выше)
- Электронный индикатор угла кривошипа (250 т и выше)
- Двойной механический и электронный контроллер муфты (с PLC)
- Перемещаемая панель управления
- Электропривод регулировки высоты ползуна
- Быстросъемное соединение воздушной магистрали
- Фундаментные болты
- Частотный преобразователь (630 т и выше)
Дополнительная
- Подушка (амортизатор)
- Световой экран безопасности
- Индикатор усилия прессования
- Амортизирующая подкладка
- Верхний стриппер ползуна
Параметры
| Параметр | Единица | JS31-125 | JS31-160 | JS31-250 | JS31-315 | JS31-400A | JS31-400B | JS31-400C | JS31-500 |
|---|---|---|---|---|---|---|---|---|---|
| Номинальное давление | kN | 1250 | 1600 | 2500 | 3150 | 4000 | 4000 | 4000 | 5000 |
| Номинальный ход | mm | 7 | 8 | 10 | 12 | 13 | 13 | 13 | 13 |
| Ход ползуна | mm | 130 | 160 | 200 | 220 | 250 | 250 | 400 | 250 |
| Число ходов в минуту | min⁻¹ | 35 | 32 | 28 | 28 | 25 | 25 | 20 | 25 |
| Макс. высота установки штампа | mm | 350 | 385 | 460 | 520 | 530 | 565 | 550 | 530 |
| Регулировка высоты штампа | mm | 85 | 140 | 160 | 160 | 160 | 160 | 250 | 160 |
| Размер нижней поверхности ползуна (ЛxП) | mm | 550 | 510 | 700 | 700 | 810 | 1230 | 1230 | 810 |
| Размер нижней поверхности ползуна (ПxЗ) | mm | 550 | 560 | 670 | 670 | 810 | 1000 | 1000 | 810 |
| Размер рабочей плиты (ЛxП) | mm | 700 | 710 | 850 | 850 | 990 | 1240 | 1240 | 990 |
| Размер рабочей плиты (ПxЗ) | mm | 750 | 790 | 900 | 900 | 1060 | 1200 | 1200 | 1060 |
| Высота пресса над полом | mm | 4000 | 4400 | 5220 | 5300 | 5450 | 5625 | 6800 | 5540 |
| Электрическая система управления | Обычная | Обычная | Обычная | Обычная | PLC | Обычная | Обычная | Обычная | |
| Направление движения рабочей плиты | Нет | Нет | Нет | Нет | Нет | Нет | Нет | Нет | |
| Усилие подушки | kN | 60 | 80 | 120 | 160 | 200 | 200 | 200 | 250 |
| Количество подушек | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| Ход подушки | mm | 65 | 80 | 100 | 110 | 125 | 125 | 140 | 125 |
| Габариты пресса (ПxЗ) | mm | 1610 | 1640 | 2185 | 2185 | 2440 | 2480 | 3180 | 2510 |
| Габариты пресса (ЛxП) | mm | 1872 | 1970 | 2400 | 2430 | 3020 | 3610 | 3610 | 3220 |
| Мощность двигателя | kW | 11 | 15 | 22 | 30 | 37 | 45 | 45 | 45 |
| Параметр | Единица | JS31-500A | JS31-630 | JS31-630A | JS31-800 | JS31-1000 | JS31-1250 | JS31-1600 | JS31-2000 |
|---|---|---|---|---|---|---|---|---|---|
| Номинальное давление | kN | 5000 | 6300 | 6300 | 8000 | 10000 | 12500 | 16000 | 20000 |
| Номинальный ход | mm | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 |
| Ход ползуна | mm | 400 | 400 | 400 | 500 | 500 | 400 | 500 | 500 |
| Число ходов в минуту | min⁻¹ | 20 | 16 | 18 | 14 | 14 | 12 | 10 | 9 |
| Макс. высота установки штампа | mm | 580 | 830 | 690 | 750 | 800 | 700 | 950 | 1000 |
| Регулировка высоты штампа | mm | 200 | 300 | 200 | 300 | 300 | 300 | 350 | 350 |
| Размер нижней поверхности ползуна (ЛxП) | mm | 1500 | 1600 | 1450 | 1600 | 1600 | 1600 | 1850 | 1900 |
| Размер нижней поверхности ползуна (ПxЗ) | mm | 1100 | 1450 | 1100 | 1500 | 1500 | 1500 | 1700 | 1800 |
| Размер рабочей плиты (ЛxП) | mm | 1500 | 1600 | 1450 | 1600 | 1600 | 1600 | 1900 | 1920 |
| Размер рабочей плиты (ПxЗ) | mm | 1100 | 1450 | 1100 | 1600 | 1600 | 1600 | 1800 | 1800 |
| Высота пресса над полом | mm | 7710 | 7710 | 7200 | 8360 | 8500 | 8500 | 9200 | 9900 |
| Электрическая система управления | PLC | PLC | PLC | PLC | PLC | PLC | PLC | PLC | |
| Направление движения рабочей плиты | Нет | Нет | Нет | Нет | Нет | Нет | Нет | Нет | |
| Усилие подушки | kN | 250 | 300 | 400 | 500 | 600 | 800 | 800 | 800 |
| Количество подушек | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| Ход подушки | mm | 140 | 200 | 140 | 250 | 250 | 200 | 250 | 250 |
| Габариты пресса (ПxЗ) | mm | 3220 | 4750 | 4500 | 4920 | 5200 | 5200 | 5500 | 5700 |
| Габариты пресса (ЛxП) | mm | 4580 | 4690 | 4600 | 4850 | 5000 | 5000 | 5450 | 5880 |
| Мощность двигателя | kW | 55 | 75 | 75 | 75 | 75 | 110 | 132 | 200 |
* Примечание: Вышеуказанные параметры являются стандартными и могут быть изменены без уведомления.
