Описание

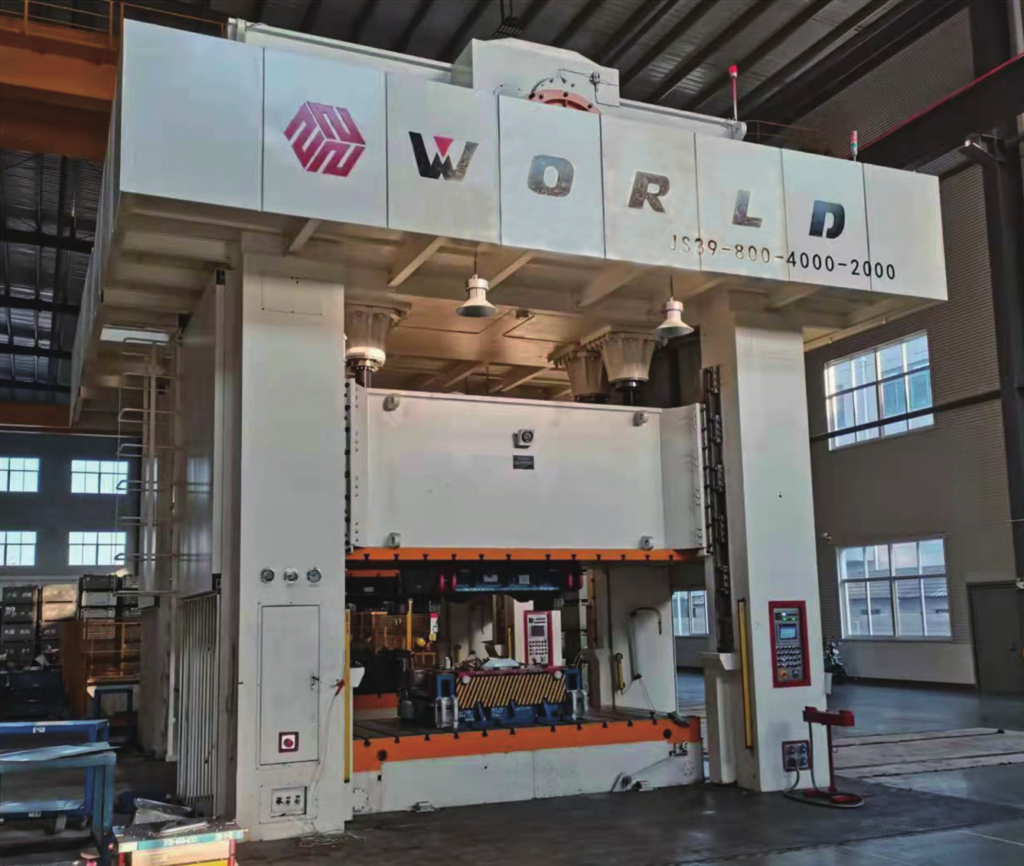

Серия прессов JS39 предназначена для штамповки, гибки, экструзии и холодной штамповки крупных металлических листов. Подходит для обработки листового металла высокой точности. Оборудование широко применяется в автомобилестроении, мотоциклетной, тракторной, авиационной и других отраслях.

Особенности

• Анализ методом конечных элементов для работы с крупными заготовками;
• Универсальная, стандартизированная и модульная конструкция;
• Специализированный сцепной тормоз;
• Высокая производительность, точность и стабильность работы;
• Усиленная система смазки с использованием густой смазки;
• Направляющие скольжения увеличенной длины;
• Импортированное гидравлическое устройство защиты от перегрузки;
• Оптимизированная конструкция приводной системы и внешний вид, спроектированный с использованием Solidwork.

Стандартная комплектация

• Сцепление и тормоз раздельного типа;
• Гидравлический насос защиты от перегрузки;
• Система смазки с разбавленной циркуляционной смазкой;
• Балансировочные цилиндры для направляющих и верхней матрицы;
• Цифровой индикатор высоты;
• Программируемый логический контроллер (PLC);
• Электронный индикатор угла кривошипа;
• Механический и цифровой кулачковый контроллер;
• Подвижная панель управления;
• Мотор для регулировки высоты матрицы;
• Инвертор;
• Быстросъемный разъем подачи воздуха;
• Анкерные болты;
• Осветительный занавес.

Дополнительная комплектация

• Амортизирующая подушка;
• Индикатор нагрузки;
• Автоматические периферийные устройства;
• Гаситель вибрации;
• Система крепления верхней матрицы;
• Конвейеры для отходов;
• Верхнее устройство для снятия заусенцев с направляющей.

Параметры

Параметры	Ед. изм.	JS39-400	JS39-500	JS39-630	JS39-800	JS39-1000	JS39-1250	JS39-1600	JS39-2000
Номинальное давление	kN	4000	5000	6300	8000	10000	12500	16000	20000
Номинальный ход	mm	13	13	13	13	13	13	13	13
Ход ползуна	mm	600	600	600	800	800	800	700	600
Частота ходов ползуна в минуту	min⁻¹	10~16	10~16	9~14	9~14	8~12	8~12	8~12	8~12
Максимальная высота штампа	mm	1200	1200	1300	1400	1400	1400	1400	1400
Регулировка высоты штампа	mm	500	500	600	600	600	600	600	600
Размер стола	mm	A: 2800×1900 B: 3100×1900 C: 3400×1900	A: 3200×1900 B: 3600×1900 C: 4000×2000	A: 3500×2000 B: 4000×2000 C: 4500×2200	A: 3600×2200 B: 4500×2400 C: 5000×2500	A: 3800×2200 B: 4500×2400 C: 5000×2500	A: 3800×2200 B: 4500×2400 C: 5000×2500	A: 4200×2400 B: 4800×2400 C: 5500×2500	A: 4200×2400 B: 4800×2400 C: 5500×2500
Размер нижней поверхности ползуна	mm	A: 2800×1900 B: 3100×1900 C: 3400×1900	A: 3200×1900 B: 3600×1900 C: 4000×2000	A: 3500×2000 B: 4000×2000 C: 4500×2200	A: 3600×2200 B: 4500×2400 C: 5000×2500	A: 3800×2200 B: 4500×2400 C: 5000×2500	A: 3800×2200 B: 4500×2400 C: 5000×2500	A: 4200×2400 B: 4800×2400 C: 5500×2500	A: 4200×2400 B: 4800×2400 C: 5500×2500
Расстояние от поверхности стола до земли	mm	650	650	700	700	750	750	750	800
		Пневмоподушка	Пневмоподушка	Пневмоподушка	Пневмоподушка	Пневмоподушка	Пневмоподушка	Пневмоподушка	Пневмоподушка
Усилие прессования/выброса	kN	600	800	1000	1200	1500	2000	2500	3000
Ход	mm	0~300	0~300	0~300	0~300	0~300	0~300	0~300	0~300
Количество		1	1	1	1	1	1	1	1
		Передвижной рабочий стол	Передвижной рабочий стол	Передвижной рабочий стол	Передвижной рабочий стол	Передвижной рабочий стол	Передвижной рабочий стол	Передвижной рабочий стол	Передвижной рабочий стол
Направление движения		Перед/Назад/Лево/Право/Т-тип	Перед/Назад/Лево/Право/Т-тип	Перед/Назад/Лево/Право/Т-тип	Перед/Назад/Лево/Право/Т-тип	Перед/Назад/Лево/Право/Т-тип	Перед/Назад/Лево/Право/Т-тип	Перед/Назад/Лево/Право/Т-тип	Перед/Назад/Лево/Право/Т-тип
Количество		1	1	1	1	1	1	1	1
Грузоподъемность	t	20	20	20	25	30	35	40	50
Мощность двигателя	kW	55	75	75	110	132	160	200	160
Высота пресса над полом	mm	7800	8500	9100	9300	9600	9800	10500	10200

* Примечание: Вышеуказанные параметры являются стандартными и могут быть изменены без уведомления.
