Описание

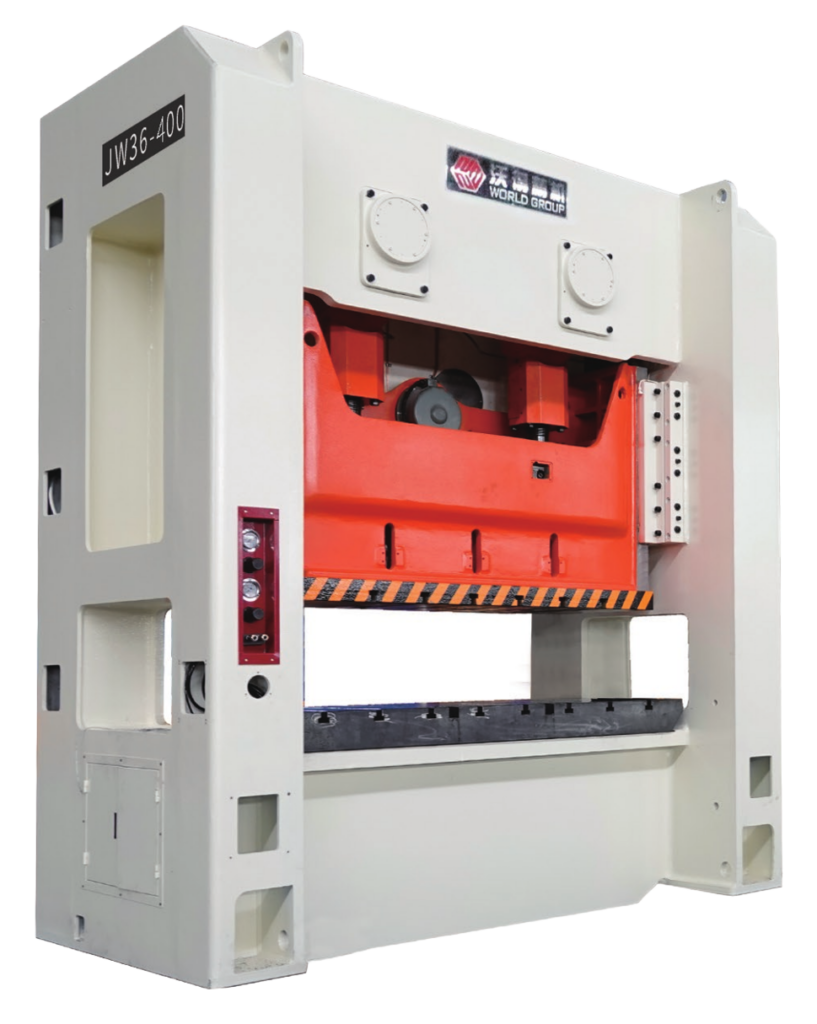

Прессы серии JW36 применяются в штамповочном производстве, обеспечивая высокую точность, жесткость и стабильность работы. Благодаря прочной сварной конструкции с минимальной деформацией, они особенно подходят для обработки точных штампов. Используются в различных производственных процессах, включая штамповку, гибку и пробивку.
Особенности
- Прочная сварная конструкция с низкой деформацией, подходит для обработки точных штампов.
- Двойной кривошипный механизм с реверсивным приводом и эксцентриковыми направляющими повышает жесткость и устойчивость.
- Направляющие скольжения с 4 углами и 8 поверхностями обеспечивают высокую точность и стабильность.
- Высокий крутящий момент сцепления с мокрым трением, низкий уровень шума, долгий срок службы и высокая надежность.
- Электрическая регулировка высоты штампа с точностью до 0,1 мм.
- Централизованная система смазки с индикацией циркуляции.
- Высокий уровень безопасности и многофункциональная электронная система управления.
- Возможность оснащения различными автоматическими периферийными устройствами для повышения эффективности производства.
Комплектация
Стандартная
- Фрикционная муфта (мирового производства)
- Гидравлический насос защиты от перегрузки
- Автоматическая система смазки
- Ручная система смазки
- Балансировочные цилиндры для ползуна и верхней части штампа
- Цифровой индикатор высоты штампа
- Соединительный механизм для защиты от ошибочной подачи
- Сенсорный экран
- Электронный индикатор угла кривошипа
- Контроллер камеры
- Ротационный энкодер
- Перемещаемая панель управления
- Электропривод регулировки высоты ползуна
- PLC-контроллер
- Быстросъемное соединение воздушной магистрали
- Воздуходувное устройство
- Амортизирующие прокладки
Дополнительная
- Освещение рабочей зоны
- Педаль управления
- Воздушная подушка
- Быстросменное устройство
- Устройство выталкивания
- Устройство сброса (Shank Hole)
- Фундаментные болты
- Задняя платформа обслуживания маховика
Параметры
| Параметр | Единица | JW36-110 S | JW36-110 H | JW36-160 S | JW36-160 H | JW36-200 S | JW36-200 H | JW36-250A S | JW36-250A H | JW36-250B S | JW36-250B H |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальное давление | kN | 1100 | 1100 | 1600 | 1600 | 2000 | 2000 | 2500 | 2500 | 2500 | 2500 |
| Номинальный ход | мм | 5 | 3 | 6 | 3 | 7 | 3 | 3.5 | 7 | 45780 | 7 |
| Ход ползуна | мм | 180 | 110 | 200 | 130 | 250 | 150 | 280 | 170 | 280 | 170 |
| Частота ходов ползуна (фиксированная) | мин⁻¹ | 50 | 60 | 45 | 60 | 35 | 50 | 30 | 40 | 30 | 40 |
| Частота ходов ползуна (переменная) | мин⁻¹ | 35-60 | 40-70 | 35-55 | 40-70 | 25-40 | 30-60 | 20-35 | 30-45 | 20-35 | 30-45 |
| Максимальная высота установки штампа | мм | 400 | 435 | 450 | 485 | 500 | 550 | 550 | 605 | 550 | 605 |
| Регулировка высоты штампа | мм | 90 | 90 | 100 | 100 | 110 | 110 | 120 | 120 | 120 | 120 |
| Расстояние между стойками | мм | 1750 | 1750 | 1900 | 1900 | 2290 | 2290 | 2570 | 2570 | 2870 | 2870 |
| Размер основания ползуна (Д × Ш) | мм | 1350 × 600 | 1350 × 600 | 1500 × 700 | 1500 × 700 | 1900 × 800 | 1900 × 800 | 2200 × 900 | 2200 × 900 | 2500 × 900 | 2500 × 900 |
| Размер отверстия под хвостовик (Диаметр × Глубина) | мм | 3-Ø 60 × 80 | 3-Ø 60 × 80 | 3-Ø 60 × 85 | 3-Ø 60 × 85 | 3-Ø 70 × 90 | 3-Ø 70 × 90 | 3-Ø 70 × 100 | 3-Ø 70 × 100 | 3-Ø 70 × 100 | 3-Ø 70 × 100 |
| Размер стола (Д × Ш) | мм | 1650 × 700 | 1650 × 700 | 1800 × 760 | 1800 × 760 | 2200 × 900 | 2200 × 900 | 2500 × 1000 | 2500 × 1000 | 2800 × 1000 | 2800 × 1000 |
| Толщина стола | мм | 140 | 140 | 150 | 150 | 170 | 170 | 180 | 180 | 180 | 180 |
| Высота поверхности стола | мм | 1035 | 1035 | 1035 | 1035 | 1135 | 1135 | 1235 | 1235 | 1235 | 1235 |
| Размер бокового отверстия (Д × В) | мм | 650 × 350 | 650 × 350 | 800 × 400 | 800 × 400 | 900 × 450 | 900 × 450 | 950 × 460 | 950 × 460 | 950 × 460 | 950 × 460 |
| Мощность двигателя | кВт | 11 | 11 | 18.5 | 18.5 | 22 | 22 | 30 | 30 | 30 | 30 |
| Габаритные размеры (Д × Ш × В) | мм | 1900 × 2600 × 3900 | 1900 × 2600 × 3900 | 2300 × 2700 × 4000 | 2300 × 2700 × 4000 | 2550 × 3200 × 4400 | 2550 × 3200 × 4400 | 2650 × 3600 × 4800 | 2650 × 3600 × 4800 | 2650 × 3900 × 4800 | 2650 × 3900 × 4800 |
| Давление пресса | МПа | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Параметр | JW36-315A | JW36-315B | JW36-400A | JW36-400B | JW36-500 | JW36-630 |
|---|---|---|---|---|---|---|
| Длина хода (мм) | 3150 | 3150 | 4000 | 4000 | 5000 | 6300 |
| Частота хода (ходов в минуту) | S: 7, H: 3.5 | S: 7, H: 3.5 | 8 | 8 | 8 | 8 |
| Регулировка ползуна (мм) | S: 280, H: 170 | S: 280, H: 170 | 300 | 300 | 300 | 300 |
| Высота установки штампа (мм) | S: 30, H: 40 | S: 30, H: 40 | 20 | 20 | 20 | 20 |
| Диапазон регулировки хода (мм) | S: 20-35, H: 30-45 | S: 20-35, H: 30-45 | 15-25 | 15-25 | 15-25 | 15-25 |
| Вес верхнего штампа (кг) | S: 550, H: 605 | S: 550, H: 605 | 600 | 600 | 650 | 650 |
| Вес нижнего штампа (кг) | 605 | 605 | 600 | 600 | 650 | 650 |
| Мощность двигателя (кВт) | 120 | 120 | 130 | 130 | 130 | 130 |
| Высота станка (мм) | 2570 | 2870 | 2810 | 3110 | 3200 | 3350 |
| Размер рабочего стола (мм) | 2200 x 900 | 2500 x 900 | 2400 x 1000 | 2700 x 1000 | 2700 x 1100 | 2800 x 1200 |
| Т-образные пазы (мм) | 3- Ø 70 x 100 | 3- Ø 70 x 100 | 3- Ø 70 x 100 | 3- Ø 70 x 100 | 3- Ø 70 x 105 | 3- Ø 70 x 115 |
| Размер ползуна (мм) | 2500 x 1000 | 2800 x 1000 | 2700 x 1100 | 3000 x 1100 | 3000 x 1200 | 3100 x 1300 |
| Давление воздуха (МПа) | 190 | 190 | 200 | 200 | 210 | 220 |
| Общий вес (кг) | 1285 | 1285 | 1340 | 1340 | 1340 | 1480 |
| Размер плиты (мм) | 950 x 460 | 950 x 460 | 1000 x 550 | 1000 x 550 | 1100 x 600 | 1200 x 650 |
| Система смазки (л) | 37 | 37 | 45 | 45 | 55 | 75 |
| Габариты станка (мм) | 2750 x 3600 x 4900 | 2750 x 3900 x 4900 | 3250 x 3850 x 5600 | 3250 x 4150 x 5600 | 3450 x 4350 x 6100 | 4000 x 4550 x 5850 |
| Точность (мм) | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
* Примечание: Вышеуказанные параметры являются стандартными и могут быть изменены без уведомления.
