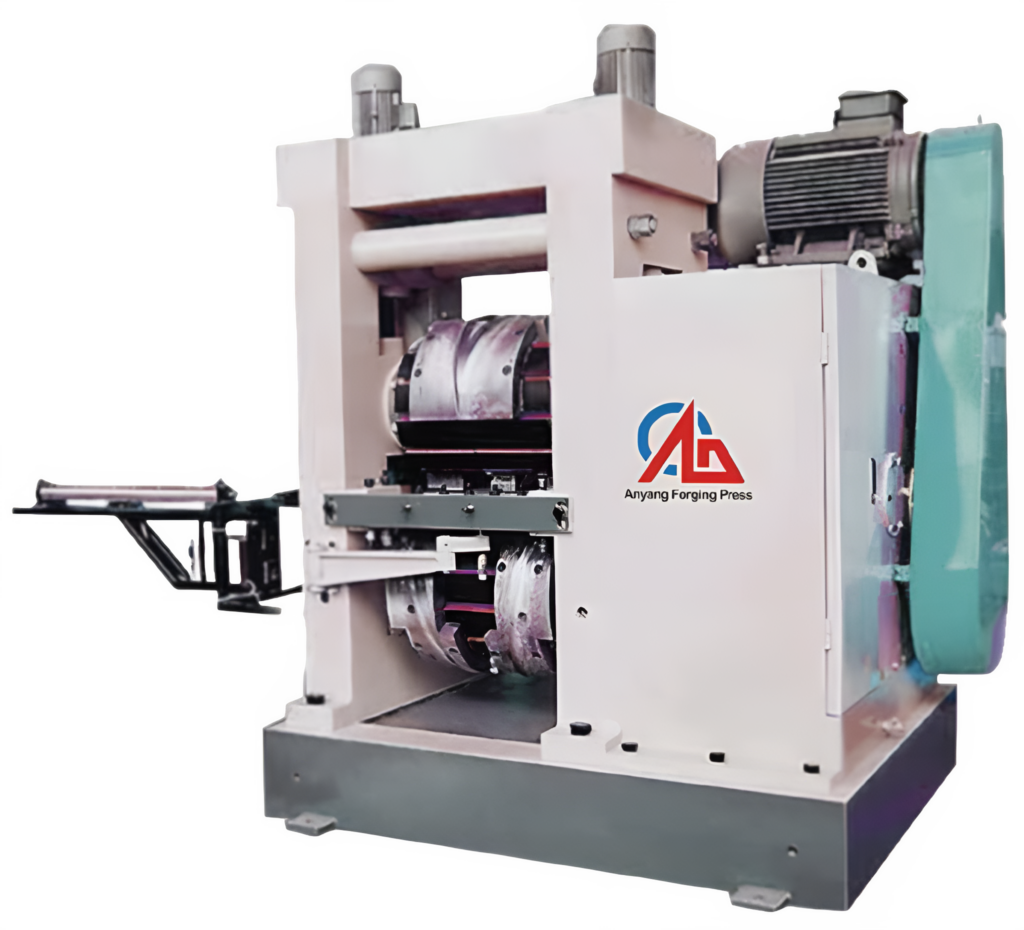

СЕРИЯ D46

Описание

Поперечно-клиновые прокатные станы серии D46 используются для изготовления заготовок перед объемной штамповкой. Процесс подходит для прокатки многоступенчатых валов. Форма прокатываемых деталей может быть цилиндрической, конической и сферической, например: многоступенчатые валы автомобилей и тракторов, шаровые пальцы, гаечные ключи, плоскогубцы и заготовки шатунов для объемной штамповки и т.д. Обеспечивается точное распределение материала и высокий коэффициент использования металла.

Процесс поперечно-клиновой прокатки D46 позволяет прокатывать как одну, так и несколько деталей одним комплектом инструмента. Волокна в прокатанных деталях располагаются в одном направлении, что значительно повышает прочность изделий.

Особенности

• Экологичность

• Высокая производительность

• Высокая точность изделий

• Высокий коэффициент использования металла

• Высокий уровень автоматизации

• Увеличение стойкости штампов ковочного молота

Параметры

Параметр	Столбец2	Ед. изм.	D46-500	D46-630	D46-800	D46-1000	D46-1250	D46-1500
Межцентровое расстояние валков		мм	500	630	800	1000	1200	1500
Рабочие размеры валков	Диаметр	мм	400	500	630	800	1000	1200
	Длина	мм	400	900	800	900	1200	1300
Максимальные размеры заготовки	Диаметр	мм	35	50	80	100	130	165
Регулировка расстояния между валками		мм	± 12	± 15	± 20	± 30	20	11
Скорость прокатки		об/мин	16	14	10	8	6	5
Регулировка угла валков		±1°
Мощность двигателя		кВт	20	45	90	132	250	315

* Примечание: Вышеуказанные параметры являются стандартными и могут быть изменены без уведомления.
