Описание

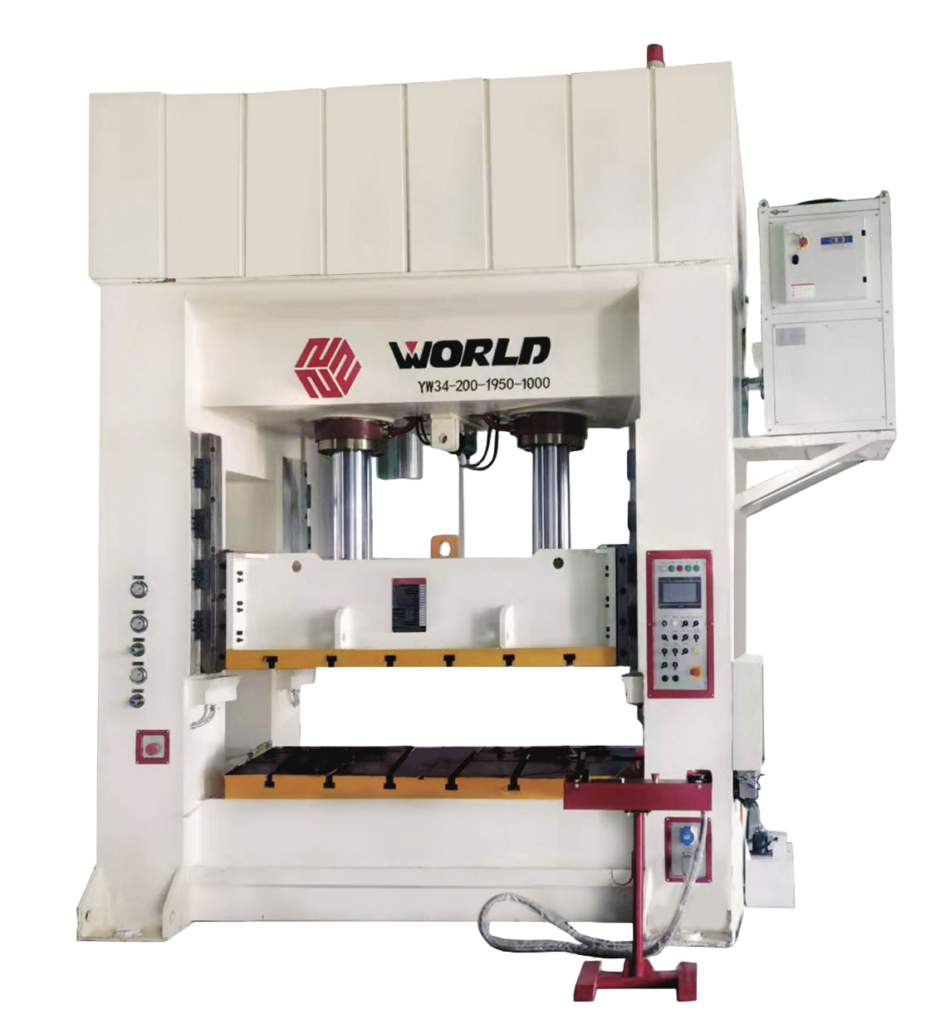

Этот пресс разработан с использованием цельносварной конструкции корпуса, что обеспечивает высокую стабильность и длительный срок службы. Он идеально подходит для операций гибки, формовки, вытяжки, выпрямления и других процессов.
Особенности
- Корпус выполнен из цельносварной конструкции
- Полная термообработка и дробеструйная обработка после сварки для повышения стабильности и увеличения срока службы
- Применение направляющей с 8 поверхностями для обеспечения устойчивости к неравномерной нагрузке
- Тонкослойная система смазки
- Сенсорный экран для удобного управления
Стандартная комплектация
- Основной гидравлический пресс
- Система управления с ПЛК
- Автоматическая система смазки
- Система охлаждения масла
Дополнительная комплектация
- Устройство амортизации для вырубки (с автоматической или ручной настройкой)
- Передвижной рабочий стол
- Устройство охлаждения масла (с воздушным, водяным или масляным охлаждением)
- Подающее устройство (гидравлическое или механическое)
- Механизм быстрой смены штампов
- Плавающая направляющая и роликовая опора для смены штампов
- Механизм блокировки штампов
- Освещение зоны обработки
- Система обнаружения положения рабочего стола (зажатие и ослабление/подъем)
- Сервопривод и система сервоконтроля
- Система обдува и быстрой замены штампов
- Автоматическое и ручное управление охлаждением гидравлического масла
- Система подогрева гидравлического масла
- Режим цепной подачи рабочего стола (передний/задний или боковой)
- Защитная дверь (передняя и задняя/левая и правая)
- Опора ползуна для обеспечения безопасности
- Фотоэлектрическая защита
Параметры
| Характеристика | Ед. изм. | YW34-100 | YW34-160 | YW34-200 | YW34-315 | YW34-400 | YW34-500 | YW34-630 |
|---|---|---|---|---|---|---|---|---|
| Номинальное усилие | kN | 1000 | 1600 | 2000 | 3150 | 4000 | 5000 | 6300 |
| Максимальное давление гидросистемы | Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| Высота открытия | mm | 1000 | 1100 | 1100 | 1200 | 1250 | 1500 | 1600 |
| Ход ползуна | mm | 600 | 700 | 700 | 800 | 900 | 1000 | 1100 |
| Усилие выдавливания | kN | 200 | 400 | 630 | 1000 | 1500 | 1500 | 2000 |
| Ход выдавливания | mm | 250 | 250 | 350 | 300 | 400 | 400 | 400 |
| Размеры рабочей плиты | mm | 750×620 | 1000×800 | 1000×900 | 1260×1200 | 1260×1250 | 1400×1400 | 1500×1400 |
| Скорость хода ползуна (быстрый спуск) | mm/s | 80 | 90 | 120 | 200 | 200 | 220 | 200 |
| Скорость хода ползуна (рабочая) | mm/s | 7–16 | 7–16 | 6–15 | 8–15 | 6–15 | 8–20 | 6–20 |
| Скорость хода ползуна (возврат) | mm/s | 70 | 80 | 80 | 150 | 150 | 160 | 150 |
| Мощность главного двигателя | kW | 7.5 | 11 | 15 | 22 | 30 | 60 | 67 |
* Примечание: Вышеуказанные параметры являются стандартными и могут быть изменены без уведомления.
